TR200, TR220 og TR220GC

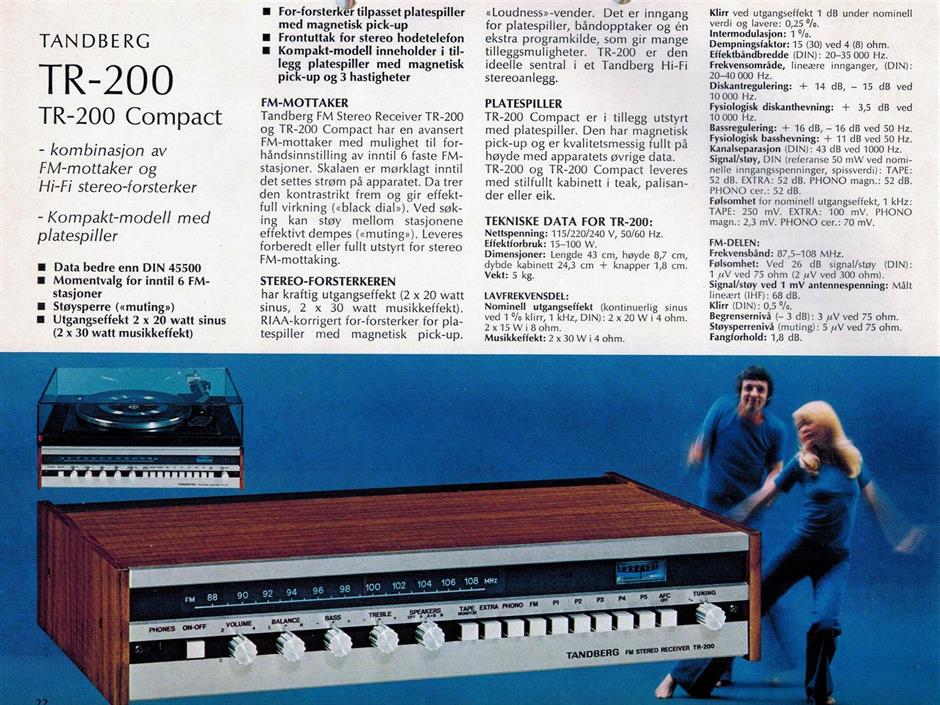

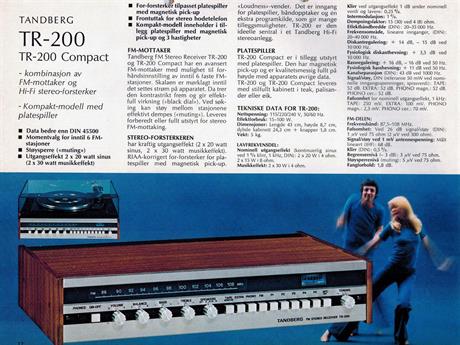

TR200 - Tandberg

Byggeår (year):                 1974
Bølgelengder (freq/band):   FM:(87.5-108)MHz.
FM-stereodekoder:             Tilleggsmodul
Forsterker (apmplifier):      2x 20W sinus i 4 ohm
Høyttaler (speaker):           ingen
Kabinett/treverk (cabinet): Aluminiums front med teak eller palisander kabinett.
Spenninger (voltage):        115, 220, 240 Volt AC.
Fysiske mål (dimension):   B (44) x H (8,7) x D (24,3+1,8)
Vekt (weight):                  5 kg
Varianter (deviations):      TR- 200: FM-radio, TR- 200 Compact: FM-radio og magn. platespiller

Sikringer

1 stk 12v sikringslampe

Belysning

2 stk 6-7v skalabelysning, 1 stk 6v til skalapeker, 7 v til instrument / stereoindikator

Kondensatorer

2 stk (C705 og C706) 2200uF 63v i strømforsyning, 2 stk (C513 og C514) 2200uF 40v i utgangen

Flere kondensatorer finner du her

Transistor

TR220 - Tandberg

Byggeår (year):                     1975
Halvledere (semiconductors): 47 trans, 2 IC
Bølgelengder (freq/band):      FM:(87.5-108)MHz.
FM-stereodekoder:                Ja
Forsterker (apmplifier):          2x 25W sinus i 4 ohm
Høyttaler (speaker):              ingen
Kabinett/treverk (cabinet):    Aluminiums front med teak eller palisander kabinett.
Spenninger (voltage):           115, 220, 240 Volt AC.
Fysiske mål (dimension):      TR 200: B (56,7) x H (11,7) x D (31,2+1,6), TR 200G og GC: B (56,7) x H (18,6) x D (33,9+1,6)
Vekt (weight):                     5 kg, 11 kg, 12,3 kg
Antall produsert (prod. volume):
Varianter (deviations):         TR- 200: FM-radio, TR- 200 G: FM-radio med automatisk platespiller (magn. pic up)
TR- 200 GC:: FM-radio med platespiller og kassett med Dolby B

Sikringer

Belysning

Skalabelysning bruker 3 stk 12v 250mA, Instrumentbelysning bruker 2 stk  12v 60mA

Dokumentasjon

Kondensatorer

2200uF 40v brukes i forsterker, slutt-trinnet

TR220GC

Radiomottaker for FM med 2 x 14W (FTC) stereoforsterker og 4 FM forhåndsinnstillinger.

Byggeår (year):                      1975
Halvledere (semiconductors):   47 trans, 2 IC
Bølgelengder (freq/band):        FM:(87.5-108)MHz.
FM-stereodekoder:                  Ja
Forsterker (apmplifier):           2x 25W sinus i 4 ohm
Høyttaler (speaker):                ingen
Kabinett/treverk (cabinet):      Aluminiums front med teak eller palisander kabinett.
Spenninger (voltage):             115, 220, 240 Volt AC.
Fysiske mål (dimension):

TR 200: B (56,7) x H (11,7) x D (31,2+1,6)
TR 200G og GC: B (56,7) x H (18,6) x D (33,9+1,6)

Vekt (weight):                        5 kg, 11 kg, 12,3 kg
Pris (cost):
Antall produsert (prod. volume):
Varianter (deviations):

TR- 200: FM-radio
TR- 200 G: FM-radio med automatisk platespiller (magn. pic up)
TR- 200 GC:: FM-radio med platespiller og kassett med Dolby B

TR200

Dokumentasjon

For å få tilgang, velg dokumentasjon under reservedeler TR200 - Instruksjonsbok
For å få tilgang, velg dokumentasjon under reservedeler TR200 skjema
For å få tilgang, velg dokumentasjon under reservedeler TR200 - service manual

TR220

For å få tilgang, velg dokumentasjon under reservedeler TR220 service manual
For å få tilgang, velg dokumentasjon under reservedeler TR220 skjema
For å få tilgang, velg dokumentasjon under reservedeler TR220 Illustrated parts list

TR220GC

For å få tilgang, velg dokumentasjon under reservedeler TR220GC service håndbok
For å få tilgang, velg dokumentasjon under reservedeler TR220GC skjema
