Tandberg model 9, 10 og 11

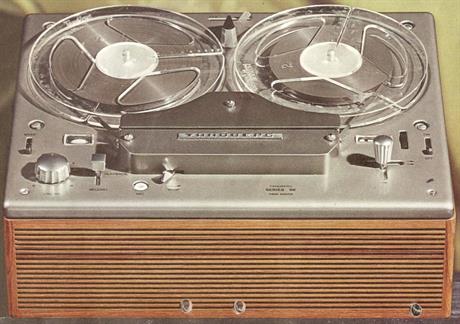

MODELL 9 (1963 - 68)

Mono inn- og avspilling med tre hastigheter og med miksemulighet mellom mikrofoninngang og linjeinngang.

Byggeår (year):                        1963 - 1968
Rørbestykning (tubes):              ECC83, ECL86, EAM86, 2x selenlikerettere.
Lydhoder (heads):                    3 stk
Høyttaler (speaker):                 1 stk (4x7)"
Inngang (input):                      Mic og radio
Utgangseffekt (AF power):        3 W i 4 ohm

Frekvensgang (freq.response):  Radio: 0.75V i 250kohm

                                              30 Hz til 20 kHz
Antall motorer (motors):          1 stk
Båndhastighet (speed):            1 7/8, 3 3/4, 7 1/2
Spolediameter (wheel dia.):     7"
Kabinett (cabinet):                  teak

Modell

Spor

Pris kr

Mål cm

Vekt kg

Anmerkninger

Modell 921
Modell 922
Modell 923
Modell 923 F
Modell 923 SL
Modell 943

2
2
2
2
2
4



1145
1395
1395
1195

38x29,5x17
38x29,5x17
38x29,5x17
38x29,5x17
38x29,5x17
38x29,5x17



9,3
9,3
9, 3
9,3

kabinett med runde hjørner?


fjernkontroll
samtidig inn- og av-spill

MODELL 10 (1964 -68)

Byggeår (year):
Trans.bestykning (trans.):   27
Antall lydhoder (heads):      3 (erase, record, playback)
Høyttaler (speaker):            Ingen (no)
Innganger (inputs):             Mic.:
Headset:
Utgangseffekt (AF power):
Frekvensgang (DIN 45511):
Antall motorer (motors):     1 (B&O)
Båndhastighet (speed):       3 3/4"
Spenninger (voltage):         Motor: 220V AC (20W)
                                         Amplifiers: 20V DC - 0,45A (from teacher desk)
                                         Stop relay: 28V 0,1A (from teacher desk)
Spolediameter (wheel dia.): 7" (18cm)
Kabinett (cabinet):              Teak
Anmerkninger (comments): Multiplug (left side) for classroom cable

Modell

Spor

Pris kr

Mål cm

Vekt kg

Anmerkninger

Modell 1021

 2



 16,5x29,5x38,0

 8,9

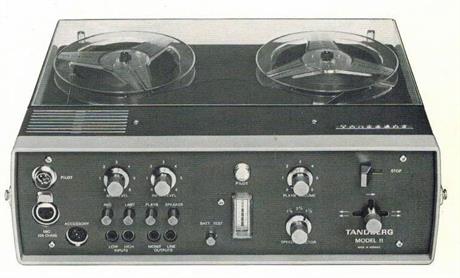

MODELL 11 (1967 - )

Byggeår (year): 1967 -
Trans.bestykning (trans.): 41 transistorer, 12 dioder.
Lydhoder (heads): 3 (slukking, opptak, avspilling)
Høyttaler (speaker): 1 stk (2x3)" 20 ohm
Innganger (inputs): Mic (dynamic), high level line, low level line.
Utgangseffekt (AF power): 0,25 W
Innganger: 200ohm, 10kohm, 200kohm,
Utganger: Line: 1,55V i 600 ohm
Headset: 200 ohm
Frekvensgang (freq.response): 40Hz til 16 kHz (±2 dB)
Antall motorer (motors): 1 stk 9V DC pulset.
Båndhastighet (speed): 1 7/8, 3 3/4, 7 1/2
Spolediameter (wheel dia.): 5" med lokket lokk, 7" med åpent lokk.
Kabinett (cabinet): plastikk

Dokumentasjon

Ved kjøp av "tilgang til dokumenter", får man via et passord, tilgang til de dokumentene som vi har til den aktuelle modellen. Dokumentene er stort sett listet under, og det vil komme flere til, etterhvert. Vi har kjøpt inn endel orginal dokumentasjon som vil bli skannet etterhvert. Tilgangen vil ikke være tidbegrenset så det vil derfor ikke være nødvendig å laste ned dokumenter. Man oppnår raskere visning online og man sparer plass på sine egne enheter.

TB9

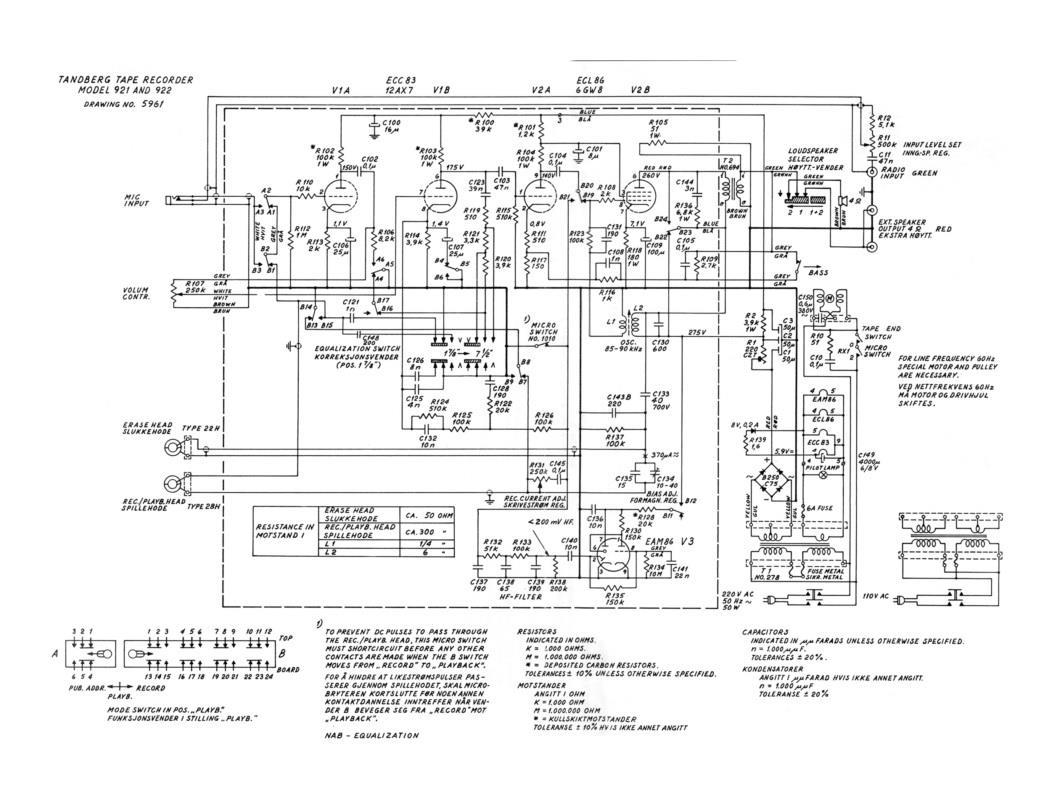

TB9 skjema TB9 skjema

TB10

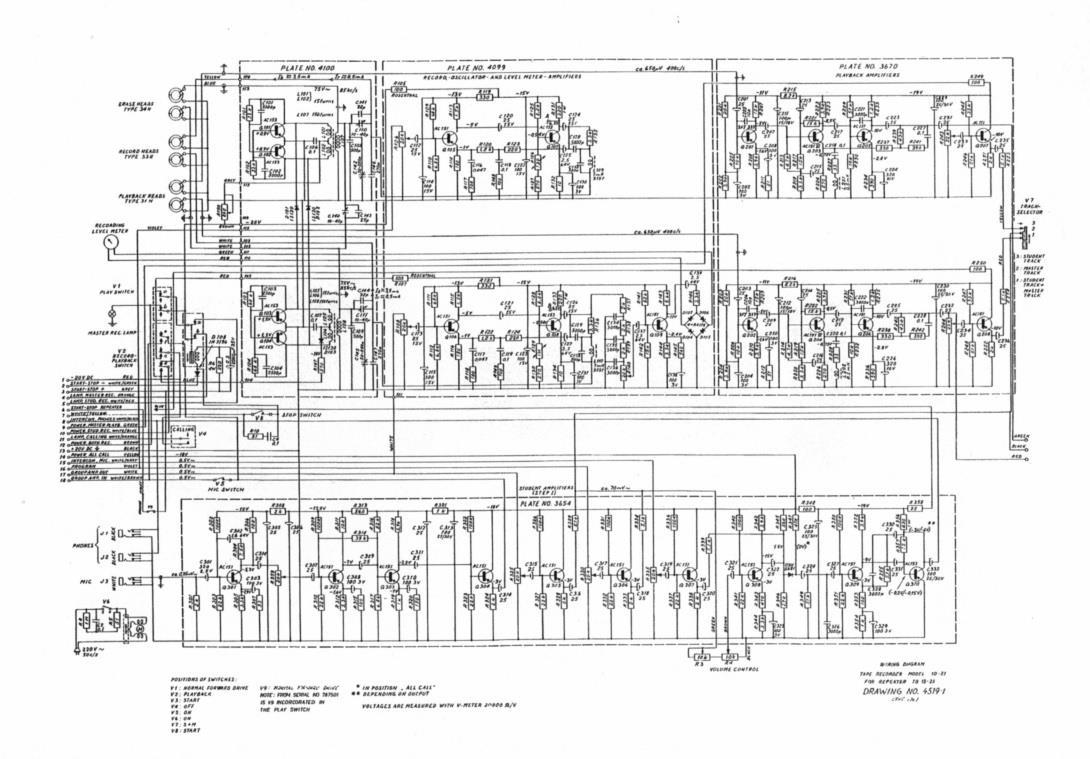

TB10 skjema TB10 skjema

TB11

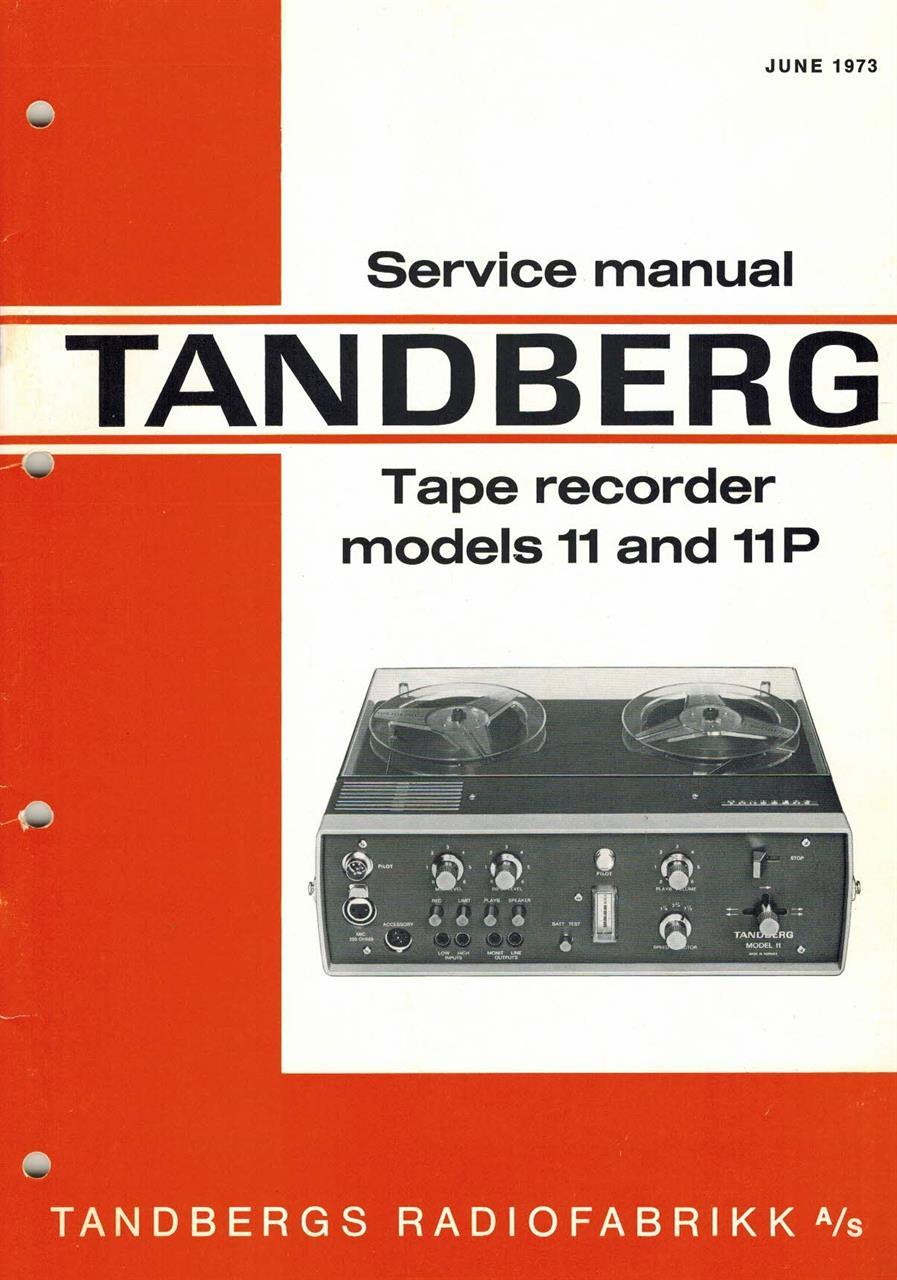

TB11 Service manual TB11 Service manual

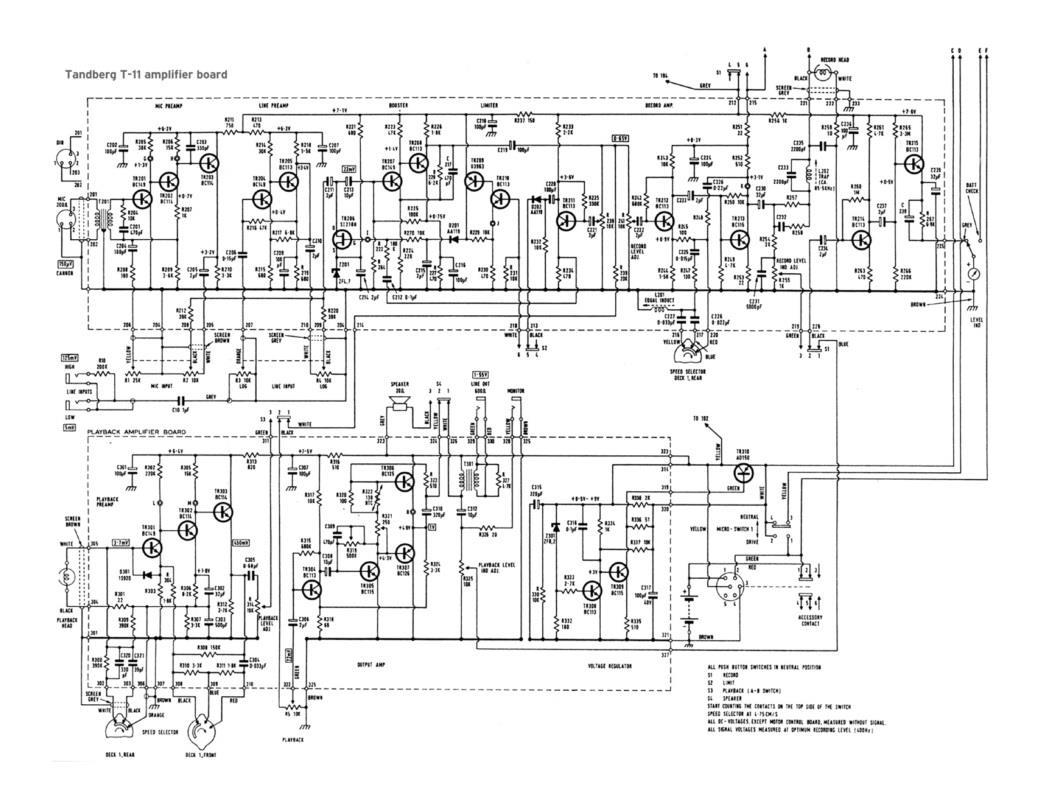

TB11 skjema TB11 skjema
