TB1, TB2 og TB3

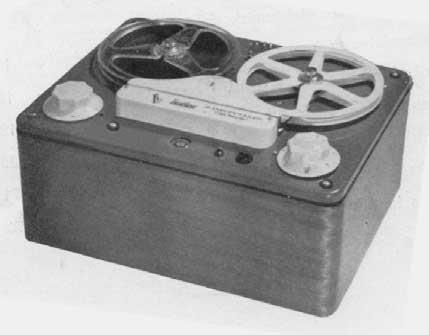

MODELL 1 (1952 - 54)

Mono inn- og avspilling båndopptaker

Byggeår (year):                   1952-1954
Rørbestykning (tubes):         ECC40, 2x EF40, EL41, EL42, EZ40, 6U5/6G5
Høyttaler (speaker):             kun på modell 1 H
Utgangseffekt (AF power):    1,5W
Antall lydhoder (heads):       2 stk
Antall motorer (motors):      1 stk
Båndhastighet (speed):        3 3/4, 7 1/2
Spolediameter (wheel dia.): 7"
Varianter (deviations):         TB-1H finnes både med lærlapp og plastgrill foran høyttaler.

Modell

Spor (tracs)

Pris kr

Mål cm

Vekt kg

Anmerkninger

Model 1
Modell 1
Modell 1 H

 2
 2
 2

1100
1125
1170

40x30x22
40x30x21
40x30x21

14,5
15,4
15,8

kun en hastighet: 3 3/4
to hastigheter
to hastigheter + høyttaler

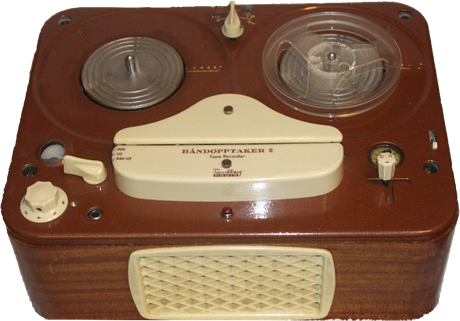

MODELL 2 (1954 - 61)

Byggeår (year):                 1954 -1961
Rørbestykning (tubes):       ECC83, EF804, EL84, EM71, selenlikeretter
Antall lydhoder (heads):     3 stk
Høyttaler (speaker)            1 stk
Utgangseffekt (AF power):  3
Antall motorer (motors):     1 stk
Båndhastighet (speed):       1 7/8, 3 3/4, (7 1/2)
Spolediameter (wheel dia.): 7"

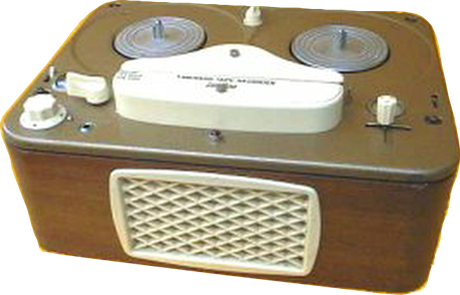

MODELL 3 (1956 - 60)

Byggeår (year):                     1956 -1960
Rørbestykning (tubes):           ECC83, EF804, EL84, EM71, 2x selenlikeretter, selen diode
Rørbestykning (tubes) stereo: 2x ECC83, 2x EF804, 2x EL84, EM71, 2x selenlikeretter, selen diode
Antall hoder (heads):              3 stk
Høyttaler (speaker)                1 stk Goodman (5x7)"
Utgangseffekt (AF power):      (2x) 3,3 W
Antall motorer (motors):        1 stk
Båndhastighet (speed):          1 7/8, 3 3/4, 7 1/2
Spolediameter (wheel dia.):    7"
Kabinett (cabinet):                Mahogny

Ved kjøp av "tilgang til dokumenter", får man via et passord, tilgang til de dokumentene som vi har til den aktuelle modellen. Dokumentene er stort sett listet under, og det vil komme flere til, etterhvert. Vi har kjøpt inn endel orginal dokumentasjon som vil bli skannet etterhvert. Tilgangen vil ikke være tidbegrenset så det vil derfor ikke være nødvendig å laste ned dokumenter. Man oppnår raskere visning online og man sparer plass på sine egne enheter.

TB1

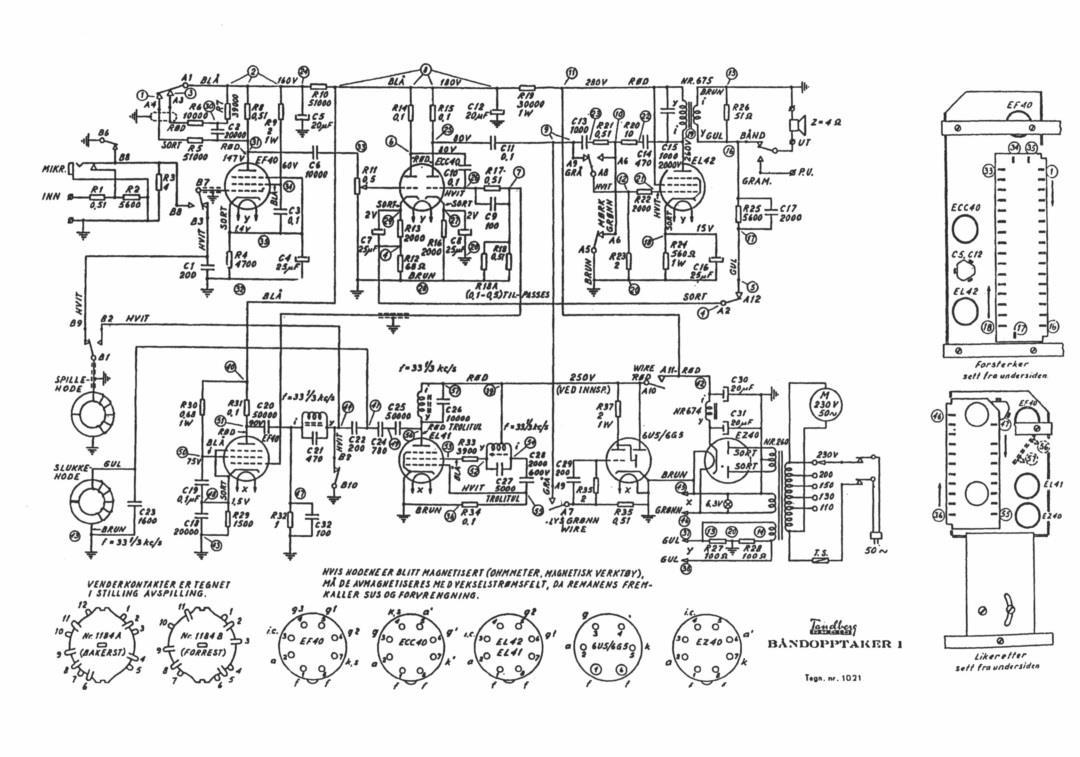

For å få tilgang, velg dokumentasjon under reservedeler TB1 skjema med høyttaler

TB2

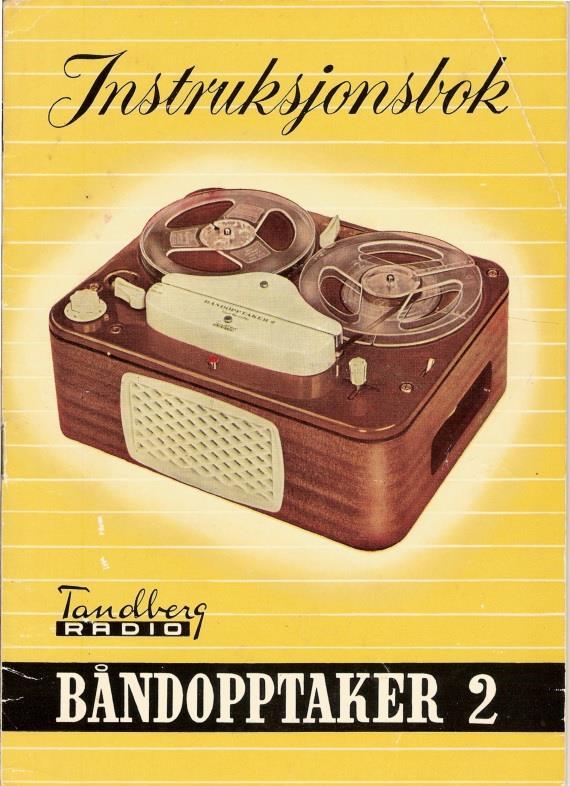

For å få tilgang, velg dokumentasjon under reservedeler Instruksjonsbok

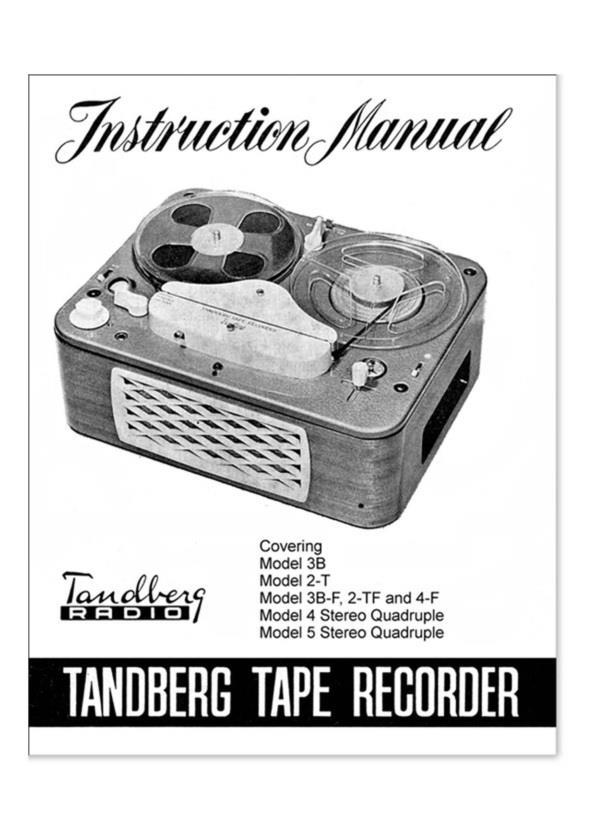

For å få tilgang, velg dokumentasjon under reservedeler Instruction Manual

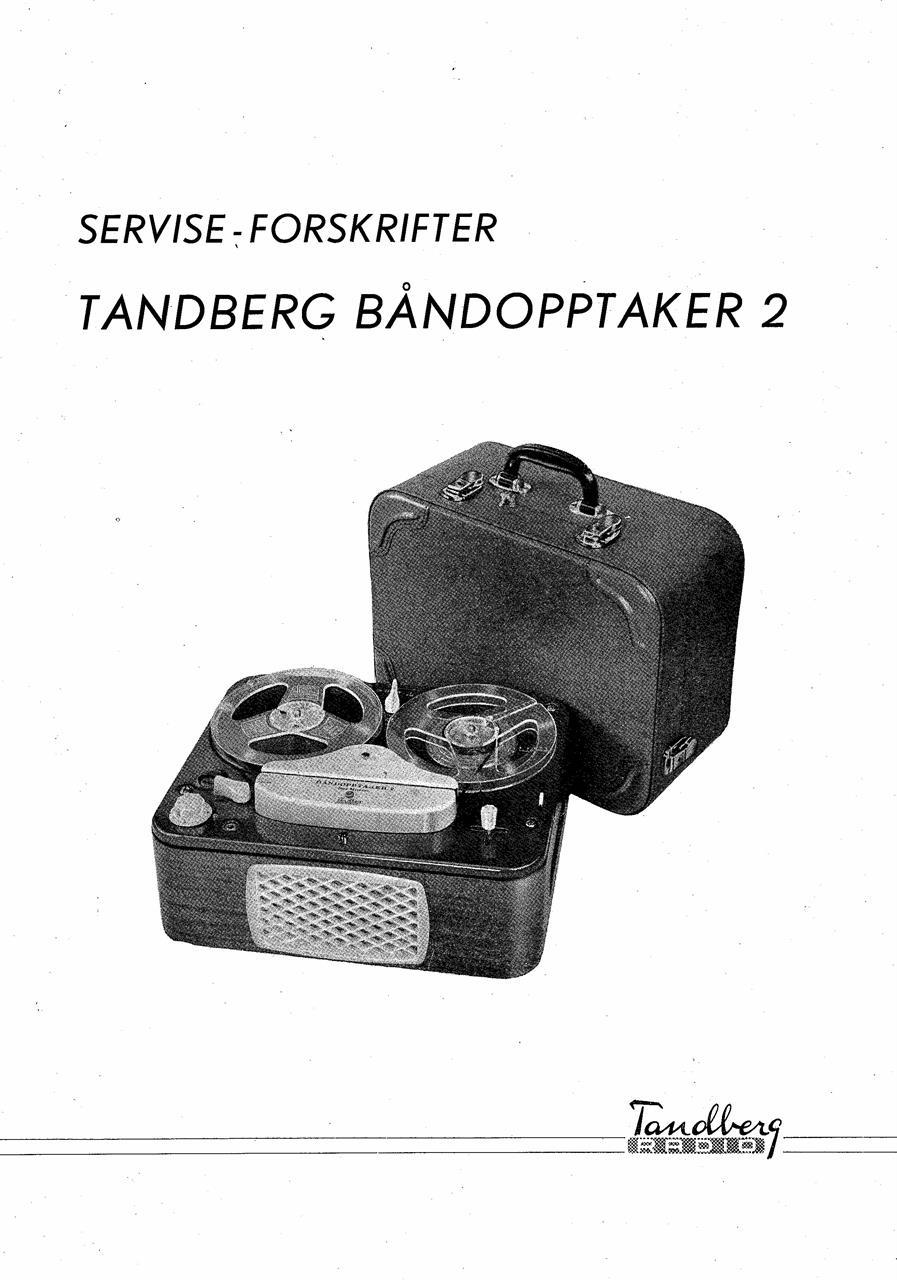

For å få tilgang, velg dokumentasjon under reservedeler TB2 service manual

TB3

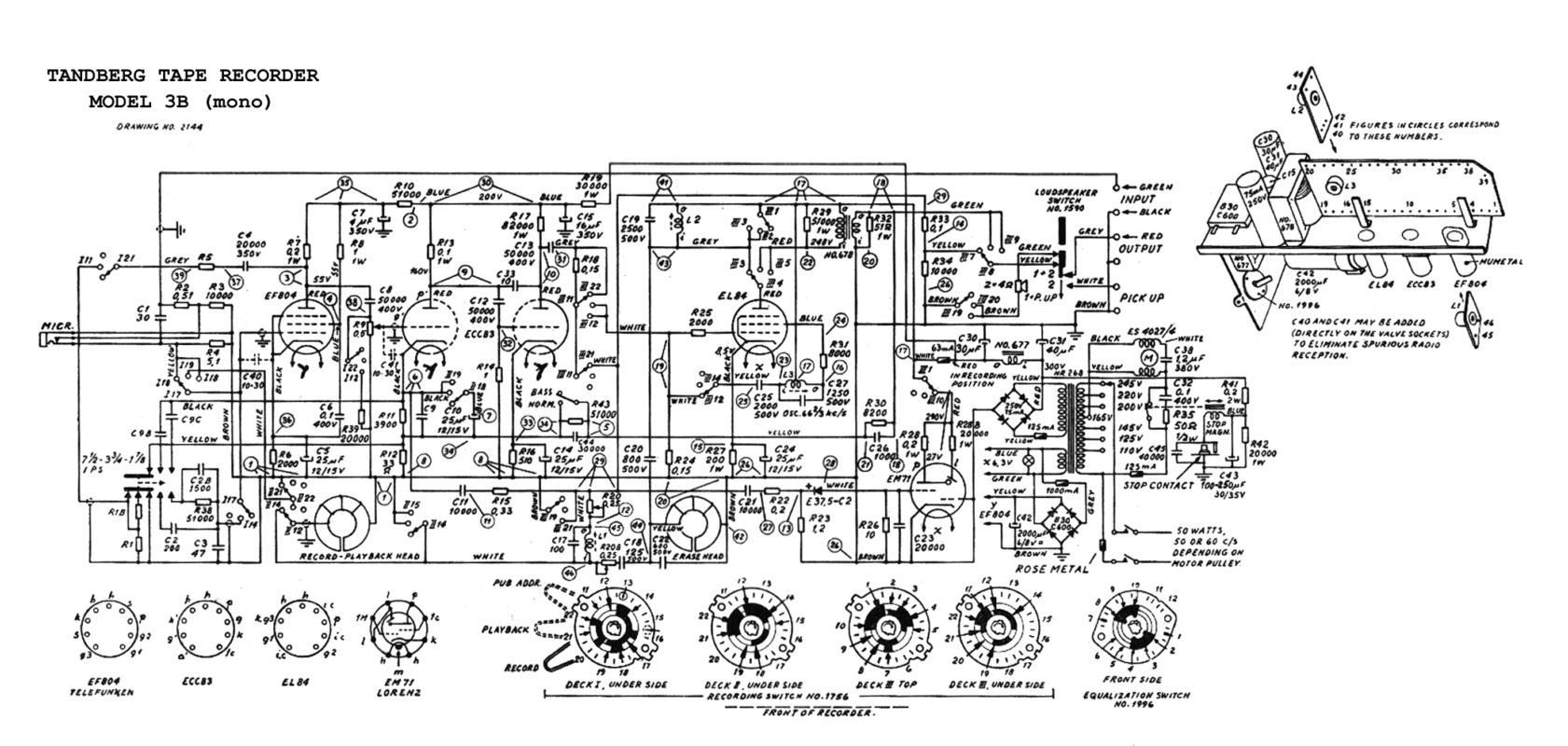

For å få tilgang, velg dokumentasjon under reservedeler TB3 mono skjema

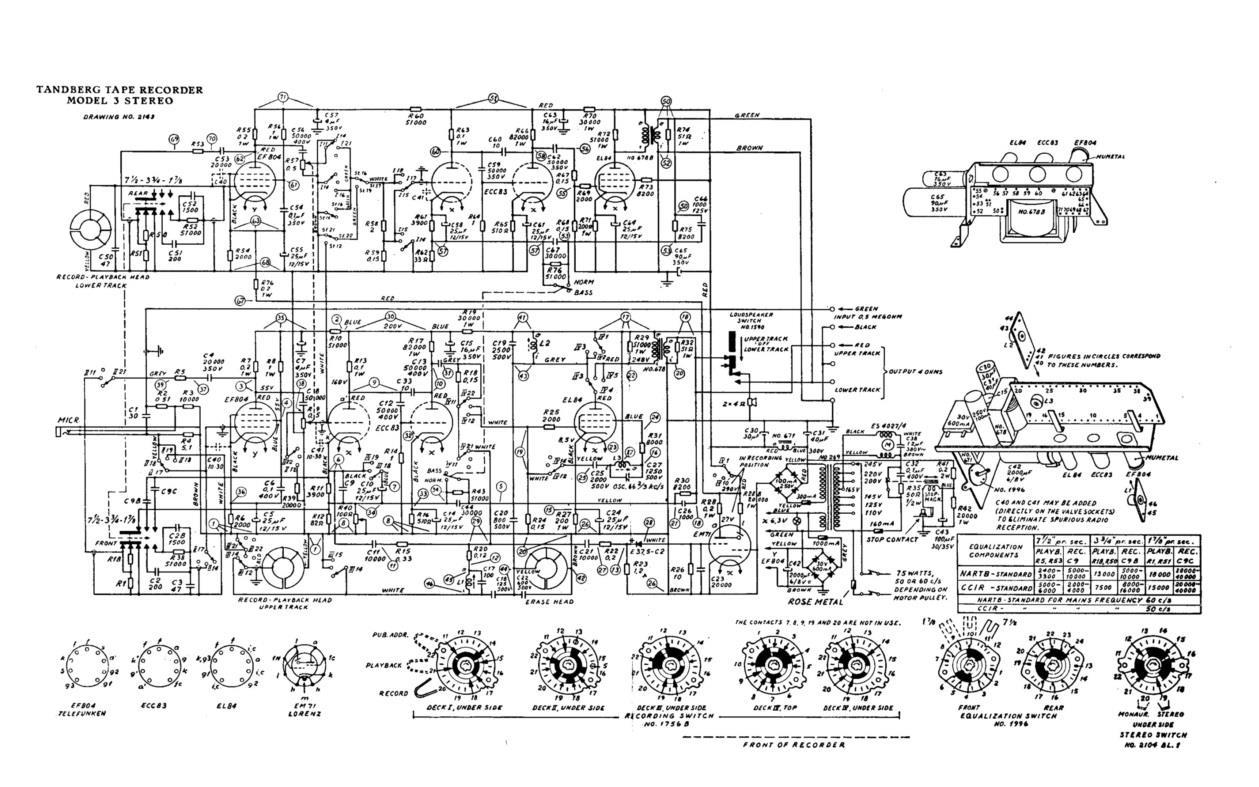

For å få tilgang, velg dokumentasjon under reservedeler TB3 stereo skjema

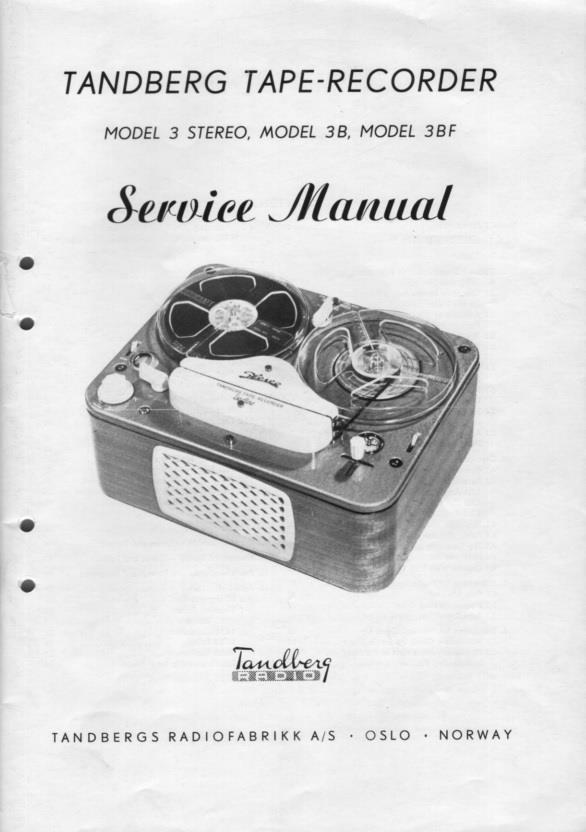

For å få tilgang, velg dokumentasjon under reservedeler TB3 service manual
